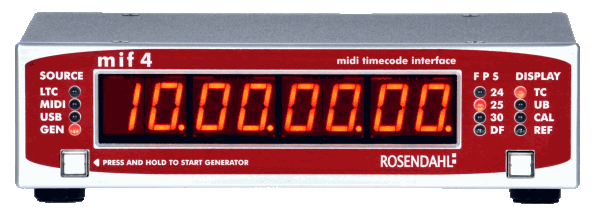

Digitální pracovní stanice ROSENDAHL MIF4 generuje a čte SMPTE TimeCode ve formátu LTC a MTC (MIDI Time Code), muže být použit jako konvertor LTC na MTC nebo MTC na LTC.
Stejně jako software pro ovládání osvětlení a show, využívají pro synchronizaci časový kód MTC MIDI.
Poskytuje profesionální propojení se standardním časovým kódem LTC (SMPTE).
Synchronizační algoritmy Rosendahl potlačují chvění a výpadky časového kódu.
Technické parametry:
- LTC vstup: XLR 3-pin female, symetrický, pin 1 = GND, 2 = (+), 3 = (-) čte průběžný, zpětný a stationární timecode v rozsahu 5 až 500 % nominální rachlosti (SMPTE 12M), tolerance vstupní úrovně -30 to +20dBu
- LTC výstup: XLR 3-pin male, symetrický, pin 1 = GND, 2 = (+), 3 = (-) vysílá nominální průběžný a stationární timecode (SMPTE 12M), výstupní úroveň nastavitelná v rozsahu 0 +8dBu (5.5Vpp)
- MIDI vstup a výstup: 5-pin DIN konektor, MIDI specifikace 1.0, MTC quarter frames, MTC full message, MMC stop, play, defplay, locate, Rosendahl Sysex
- USB typ B, třída zařízení vyhovující MIDI (USB audio), Plug & play na Windows XP nebo vyšší, MAC OSX, MTC quarter frames, MTC full message, MMC stop, play, defplay, locate, Rosendahl Sysex
- Sync vstup: BNC, interně termiovaný, 300mV sync, +/- 300mV tri-level, autodetekce video standardů: 576i47.95, 576i48, 576i50(PAL), 480i59.94(NTSC), 480i60, 720p50, 720p59,94, 720p60, 1080i47.95, 1080i48, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
- napájení: z USB počítače (5V ss, < 300mA) nebo z externího adaptéru
- rozměry: 44mm (V =1U) x 168mm (Š) x 110mm (H)
- váha: 0,6 kg
|
